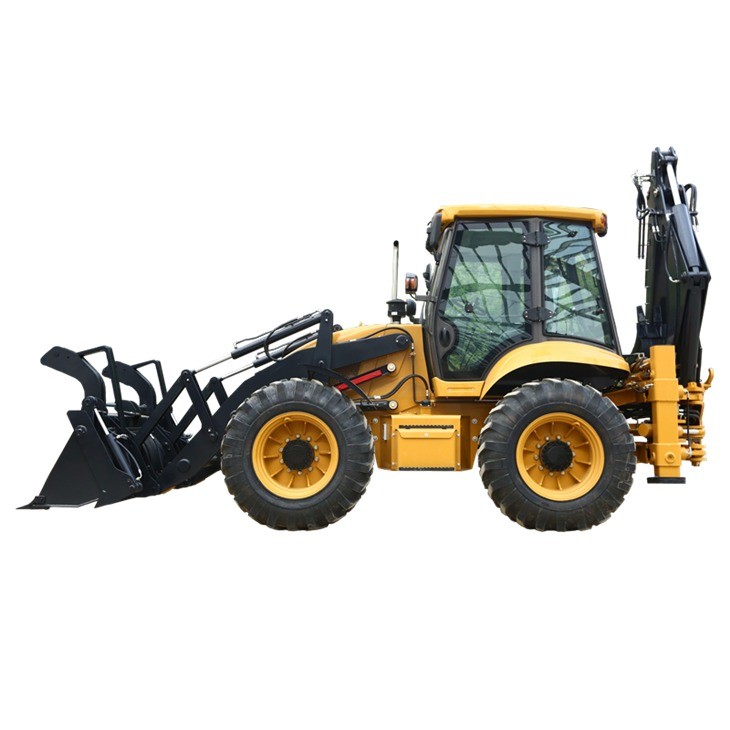

388H 배크호 로더는 러시아 시장을 위해 여러 혁신으로 개발 된 최신 세대의 Shanmon 배크호 로더에 속합니다.그것은 최고 수준의 성능을 제공하는 사용자 친화적인 기계입니다현재 션몬은 매달 1000대 이상의 배크호를 생산하고 있습니다.
| 전체 차원 | 작동 무게 | 10500kg |
| 전체 차원 (L × W × H) | 6450×2530×3120mm | |
| 바퀴 기지 | 2335mm | |
| 바퀴 발판 | 2050mm | |
| 토지 공백 | 450mm | |
|
성능 |
로더 버킷 용량 |
1.2m3 |
|
로더 파업 힘 |
47KN |
|
|
부하기 들어올림 용량 |
2500kg |
|
|
로더 덤핑 높이 |
3050mm |
|
|
로더 덤핑 범위 |
870mm |
|
|
로더 굴착 깊이 |
52mm |
|
|
배크호 버킷 용량 |
0.3m3 |
|
|
배크호 버킷 파기 힘 |
50KN |
|
|
배크호 스윙 앵글 |
180° |
|
|
배크호 덤핑 높이 |
4050mm |
|
|
배크호의 최대 발굴 깊이 |
3820mm |
|
|
최대 견인력 |
86KN |
|
|
엔진 |
모델 |
유차이 YC4A105Z-T20 |
|
종류 |
터보 충전기 4타크 |
|
|
실린더 내부 지름*트랙 |
4-108×132 |
|
|
정량력 |
75KW/100HP |
|
|
가속도 |
2200r/min |
|
|
연료 소비 |
230g/kw.h |
|
|
맥스.토크 |
400N.m |
|
|
이동 |
40.8L |
|
| 스티어링 시스템 | 종류 | 수압 스티어링 |
| 디버터 모델 | BZZ5-250 | |
| 펌프 공급 | 63ml/r | |
| 스티어링 각 | ±35° | |
| 회전 반지름 | 6950mm | |
| 주행축 | 모델 | WZL100DF |
| 제조업자 | 중국 축 | |
| 앞축의 최대 부하 | 13톤 | |
| 뒷축의 최대 부하 | 13톤 | |
| 전송 | 기어박스 | 기계적으로 작동하는 수압 동기화 셔프트 |
| 모델 | ZL30 | |
| 변속기 | 4개 전속과 4개 역속 | |
| 수압 토크 변환기 | YJ320 | |
| 입수 압력 | 0.4-0.65Mpa | |
| 출력 압력 | 1.6-1.9Mpa | |
| 냉각 모드 | 오일 냉각 압력 순환 | |
| 펌프 공급 | 40ml/r | |
|
바퀴 |
앞바퀴 크기 |
16.9-28 |
|
뒷바퀴 크기 |
16.9-28 |
|
|
앞바다 압력 |
0.35Mpa |
|
|
후면 타이어 압력 |
0.35Mpa |
|
|
이동 속도 |
시속 38km |
|
| 브레이크 시스템 | 서비스 브레이크 | 가스 추진 오일, 내장 자율 조절, 자율 균형 |
| 주차 브레이크 | 수동 브레이크 | |
| 시스템 압력 | 로딩 수압 시스템 | 20Mpa |
| 발굴 수압 시스템 | 20Mpa | |
|
스티어링 수압 시스템 |
14Mpa |
